最近主要學習了如何用c#去做一個示波器功能，這里的示波器主要是用于單片機的調試。下面，我主要分享一下我做示波器的一些心得：

我這里示波器是用winform做的，了解到有很多開源的曲線控件，比如：chart,Oxyplot,scottplot,hslcontrols等，當然還有一些收費的曲線控件，這里就不一一說了。同時，自己畫一個曲線圖也是可以的。

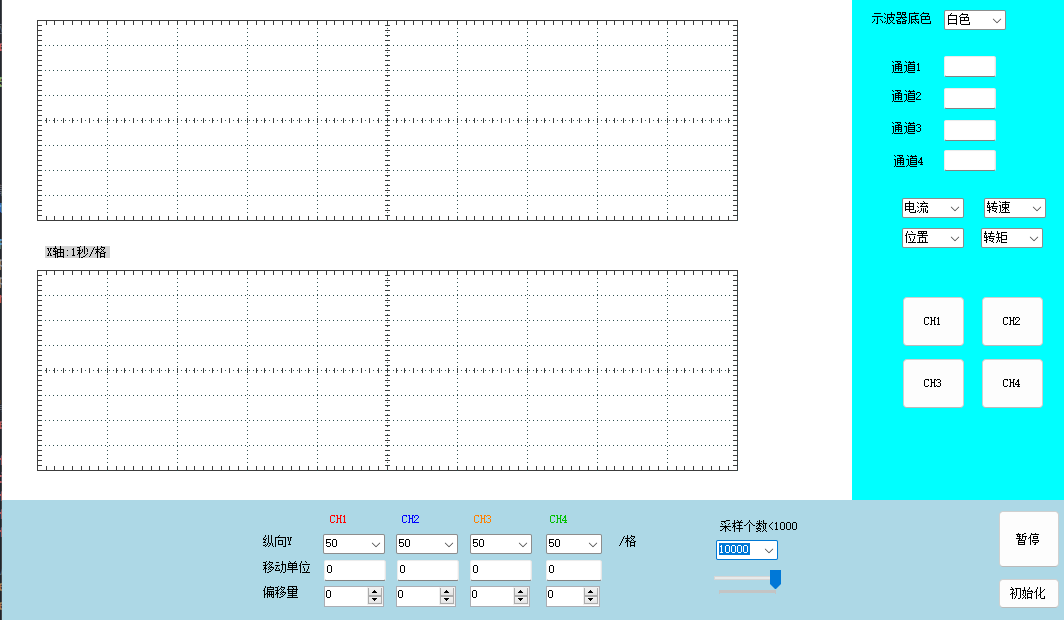

最開始學習別人的示波器制作，如下：

這個示波器的原理：

1.首先定義在示波器界面代碼里或者自己創建一個緩存數據的類，在定義靜態的隊列用來緩存數據，這里四個通道，則是4個隊列

 public static volatile Queue<int> quedata1 = new Queue<int>(dataCountMax);//通道1數據
 public static volatile Queue<int> quedata2 = new Queue<int>(10001);
 public static volatile Queue<int> quedata3 = new Queue<int>(10001);
 public static volatile Queue<int> quedata4 = new Queue<int>(10001);

2.在接收數據的地方先出一個數據，再進一個數據

 FrmScope.quedata1.Dequeue();
 FrmScope.quedata1.Enqueue(comData.data1);
 FrmScope.quedata2.Dequeue();
 FrmScope.quedata2.Enqueue(comData.data2);
 FrmScope.quedata3.Dequeue();
 FrmScope.uedata3.Enqueue(comData.data3);
 FrmScope.quedata4.Dequeue();
 FrmScope.quedata4.Enqueue(comData.data4);

3.打開示波器界面時，先將隊列填滿

for (int i = 0; i < dataCountMax; i++)
{
    if (quedata1.Count < dataCountMax)
    {
        quedata1.Enqueue(0);
        quedata2.Enqueue(0);
        quedata3.Enqueue(0);
        quedata4.Enqueue(0);

    }
}

4.將隊列轉化為數組賦值給自己畫好的控件進行定時刷新，只要保證每個數據自己的采樣時間間隔一樣，波形應該就很完美

if (ScopeRun)
{
    QueToArray(quedata1, arrScope1);
    QueToArray(quedata2, arrScope2);
    QueToArray(quedata3, arrScope3);
    QueToArray(quedata4, arrScope4);
}
Invalidate();//刷新顯示

由于我自己做的一個調試軟件通道特別多，而且沒有固定的通道，需要做到隨意添加曲線的功能，并且還由于美觀原因就沒有采用這種做法。于是，我去學習了一下scottplot和Oxyplot控件，學習發現，對于動態曲線，Oxyplot控件顯示的更好且操作更方便，Scottplot在靜態曲線上則更有優勢，數據可達百萬級別。經過甄別，我選擇了Oxyplot控件。

示波器大致界面（這里我自己做的模擬數據方便展示）：

思路如下：

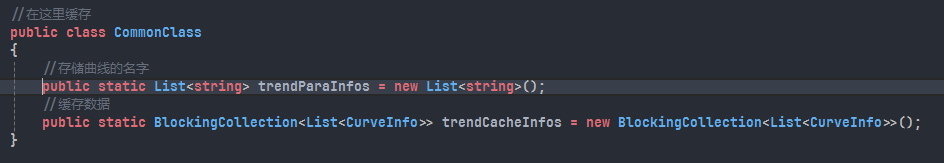

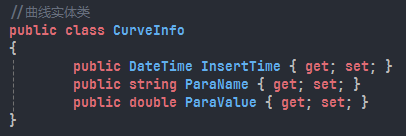

1.首先我們先和上方一樣，肯定要定義一個數據緩存的隊列。不過，我們這里先定義了一個曲線實體類，用來存儲數據，定義了一個公共類來緩存曲線以及索引曲線的名字，隊列采用的是阻塞隊列（生產者與消費者問題）。

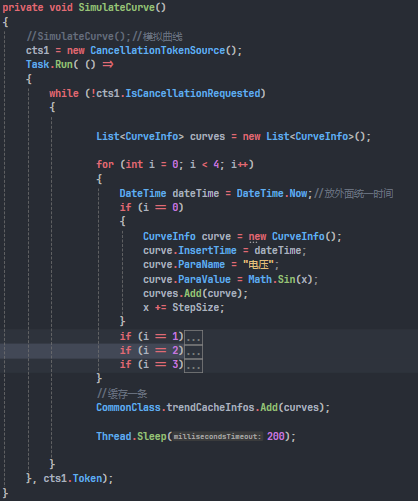

2.模擬一下生產數據，存入隊列

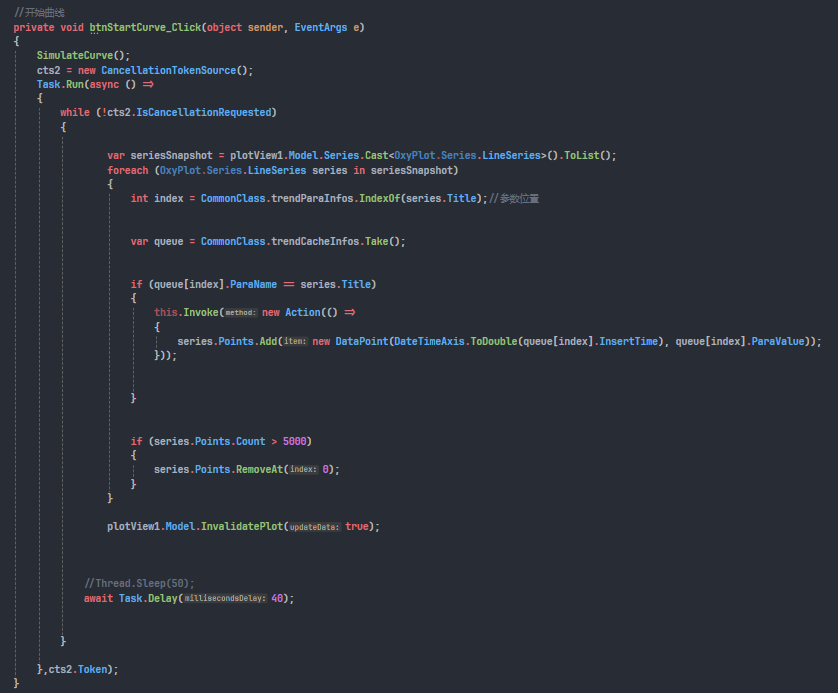

3.在另一個線程里面不斷去索引所添加的曲線，自己可以封裝一下添加和刪除曲線的方法，這里就不展示了。

就這樣，示波器功能就完成了。我采用阻塞隊列這種方式去顯示實時波形，不知道還有沒有別的方法去實現，有好的見解可以評論區留言。

當然，上面做的過程中還有一些錯誤得必坑：

1.我存儲的時候不存儲時間可以不？我覺得實際過程中如果橫坐標為點的個數的話，那你曲線采樣的時間則是消費者的延時時間，特別是在出現故障再次恢復曲線時會出現時間間隔導致波形問題。

2.遍歷曲線之前要先轉化為list，不要在foreach里面去tolist，當你添加曲線時偶爾會報錯。

3.消費者的時間可以往短了放，因為你橫坐標為時間，不會影響實際的波形。

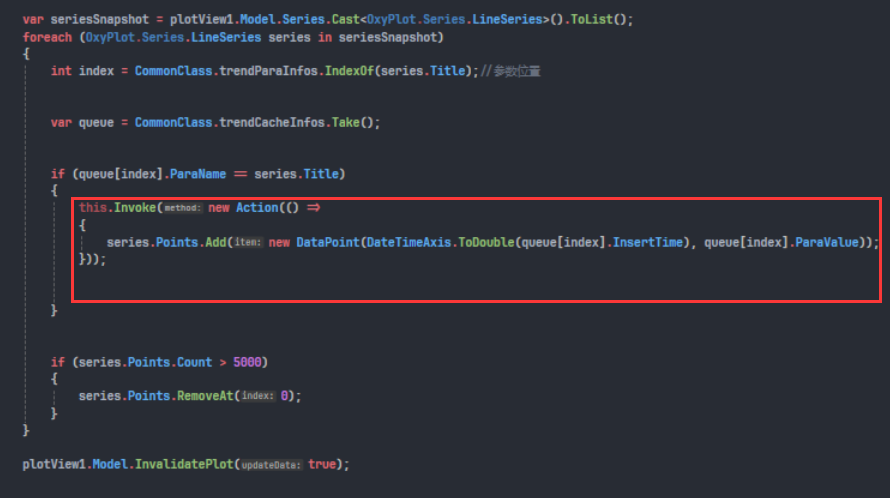

4.就是多線程里this.Invok的問題了，千萬不要為了省事情，while循環里面先套個Invoke再說，這樣是會耗時間的，只要針對你需要委托的地方用就行，別亂用。
